Espectaculo emocionante luces Led Fallas 2013

Espectacular juego de luces Led

La sorpresa dio paso a una celebración sin precedentes en el casal de la ya número uno, Cuba-Literato Azorín, que saboreaba las mieles del éxito entre calurosas felicitaciones y botellas de cava. El despliegue de luz e innovación, que ha encandilado al jurado en esta edición, consta de 850.000 bombillas (250.000 led's y 600.000 micro bombillas), 40.000 cristales de Swarovski, 20.000 espejos y cinco diferentes fases de encendido.

Una iluminación Led Espectacular que año tras año se supera influenciado por esta tecnologia.

Disiled,S.L,email:disiled@disiled.es tel.+34677388877

Disiled,S.L

Especificaciones Técnicas Foco Padel Led Disiled

 CATÁLOGO TÉCNICO

ILUMINACIÓN LED

LUMINARIAS LED

PROYECTORES

INTERIORES/EXTERIORES Especificaciones Técnicas L-LED-C-Nx80

Especificaciones Técnicas Generales

Definición:

Luminarias de propósito general para grandes espacios interiores y exteriores como naves industriales, polideportivos, espacios deportivos, fachadas, techos altos, almacenes, etc.

La luminaria tiene una capacidad de sujeción multimodal que permite su agarre en formato de proyector.

Adaptación LED:

Distribución de luz directa.

Potencia ajustable a cada aplicación o necesidad

Clasificación energética A+

Luminaria reparable, divisible por segmentos independientes.

Matriz de LEDs:

Modelo de emisor:

Cree © Mx-6. Bines de alta luminosidad > 125 lúmenes / vatios (@ 25ºC)

Radiador:

Aluminio anodizado de alto espesor en voladizo dentro de la luminaria sobre chapa de aluminio

Acoplamiento:

Pasta térmica adhesiva de altas prestaciones.

Tensión de Alimentación:

12 V DC. (MBTS)

Protección:

Barniz tropicalizado sellante de alta densidad.

Control Electrónico Integrado:

Microcontrolador (MSP430 Ti©) + Sensor de Temperatura (Ti ©) + Entradas digitales

Temporizador

Conexiones con interfaz de comunicaciones

Fuente de Alimentación:

Fabricante:

Meanwell ©

Modelos:

HLG-100© (100W), ULP-150© (150 W)

Todos los modelos están especialmente homologados con la normativa europea para sistemas de iluminación LED

Temperaturas de trabajo:

Desde -15ºC hasta 60 ºC

Grado de protección mecánica:

IP65

Factor de potencia

Sistema de corrección automático en función de la carga (>= 0,93)

Grado de protección mecánica:

Protección contra sobretensiones, sobre temperatura, sobre cargas, cortocircuitos.

Rango de entrada (CA):

110 – 240 VAC.

Refrigeración:

Convección natural

Control Electrónico:

Procesador:

Microcontrolador de ultrabajo consumo MSP430 de Texas Instruments©.

Sensorización:

Sensor de temperatura digital de Texas Instruments©.

Sistema de regulación (Dimming):

Señal de ancho de pulso variable de alta velocidad (10 KHz)

Regulable por:

Alarma térmica

Comandos de control de un sistema de control externo

Sistemas de telegestión

Temporizador para iluminación por tramos de tiempo predefinidos

Generalidades:

Las estructuras para la generación de lámparas LEDs para exteriores se ha realizado en función de unas bases modulares escalables que permiten conseguir la cantidad de potencia necesaria para cada aplicación.

A continuación se va presentar un cuadro con todas las posibles opciones que se pueden seleccionar para configurar una luminaria a partir de dos bloques modulares diferentes montados cada uno de ellos con un número variable de diodos.

Por último se presentan de manera detallada las características técnicas de algunas de las unidades de lámparas modulares para exteriores más comunes que se pueden desarrollar con estas estructuras. Especificaciones Técnicas L-LED-C-Nx80

Sistema de temporización de los niveles de brillo

Las luminarias de exteriores pueden incorporar en sus procesadores de gestión un algoritmo capaz de controlar el tiempo de encendido de la lámpara y en función de este parámetro establecer diferentes niveles de brillo de la misma en ciertos tramos de tiempo. Este sistema permite ajustar las emisiones a las necesidades reales de los viales maximizando la eficiencia energética de las mismas.

De manera estándar la luminaria incluye un conjunto de microinterruptores que permiten configurar este modo de funcionamiento, desactivándolo o estableciendo diferentes parámetros de tiempos y de cantidad de regulación luminosa a realizar.

Opcional: Arquitectura de Gestión de Instalaciones LED (Sistema AGIL)

Se define como un sistema de telegestión para el control y la supervisión de luminarias electrónicas LED basado en un bus 485 o en comunicaciones RF: Sistema inalámbrico de comunicaciones por radiofrecuencia en la banda de 866 MHz:

 Permiten distancias de comunicaciones punto a punto muy largas

 Muy robusto a interferencias y ruidos electromagnéticos

 Canal independiente de transmisión de datos

MODELO: L-LED-P-2x80(80)-F/N/C

Características: - Dimming (regulación de brillo) por microprocesador.

- Protección de la luminaria: sensor de temperatura.

- Admite reparaciones. Parámetros
Opciones de Color	Frío (F - 6000 ºK), Neutro (N - 4000 ºK) y Cálido (C - 3000 ºK)
Tipo de LED	CREE MX-6 ©
Dimensiones Visibles	Largo: 450 mm. Ancho: 250 mm. Alto: 82 mm.
Mecanizado Instalación	Proyector
Material de la estructura	Aluminio extrusionado de gran espesor IP 65 Policarbonato de alta resistencia.
Control	Microcontrolador Texas Instrumens© (MSP430 Ti ©)
Sistema de seguridad	Realimentación sensor de temperatura (Ti ©)
Tipo de alimentación	Entrada 230 VAC – Matriz LEDs: 12 V-DC
Fuente de alimentación	Interna - Meanwell© 2x 150W PFC >0,92 Tj máx > 65ºC
Número de LED	160 LEDs Mx6 CREE ©
Potencia	Nominal 170 W. Regulable: 140 – 180 W.
Vida operativa	> 50.000 horas (Lm70 - > 70% Lúmenes iniciales) @170 W
Índice reproducción Cromática (Ra) CRI	Luz fría: >75 Luz neutra: > 80 Luz cálida: > 85
Grado de protección foto biológica (UNE-EN 62471)	Luz fría: Grupo 1 (bajo riesgo) en las categorías de luz azul y grupo exento (sin riesgo) en el resto de categorías. Luz neutra y cálida: grupo exento (sin riesgo)

Disiled,S.L, tel. +34.677388877, email:disiled@disiled.es

www.disiled.es

Nueva Intranet Disiled - !! Solicite acceso y conózcanos ¡¡

Intranet Disiled,S.L :

Desde Disiled hemos creado una Intranet donde podrá tener un contacto directo con nuestra empresa, desde conocer los productos, ofertas, promociones, ver noticias propias y las nuevas tendencias del sector.

La intranet posibilita el solicitar presupuestos, pedidos, contract. Podrá valorar nuestros servicios y comentar  aquello que desee, también dispone de un sistema de fidelización para nuestros clientes.

Desde Disiled,S.L, es nuestra voluntad la mejora continua y cercanía con nuestros clientes, creemos que esto es un gran paso y les invitamos a que nos conozcan algo más.

¿Como Solicitar su acceso?

 Simplemente deberá enviarnos un email al correo de disiled@gmail.com, indicandonos un correo electrónico al que efectuaremos la invitación. Posteriormente se deberá registrar en la intranet para validar su acceso. En un plazo máximo de 24 horas será validado por nuestro personal autorizado.

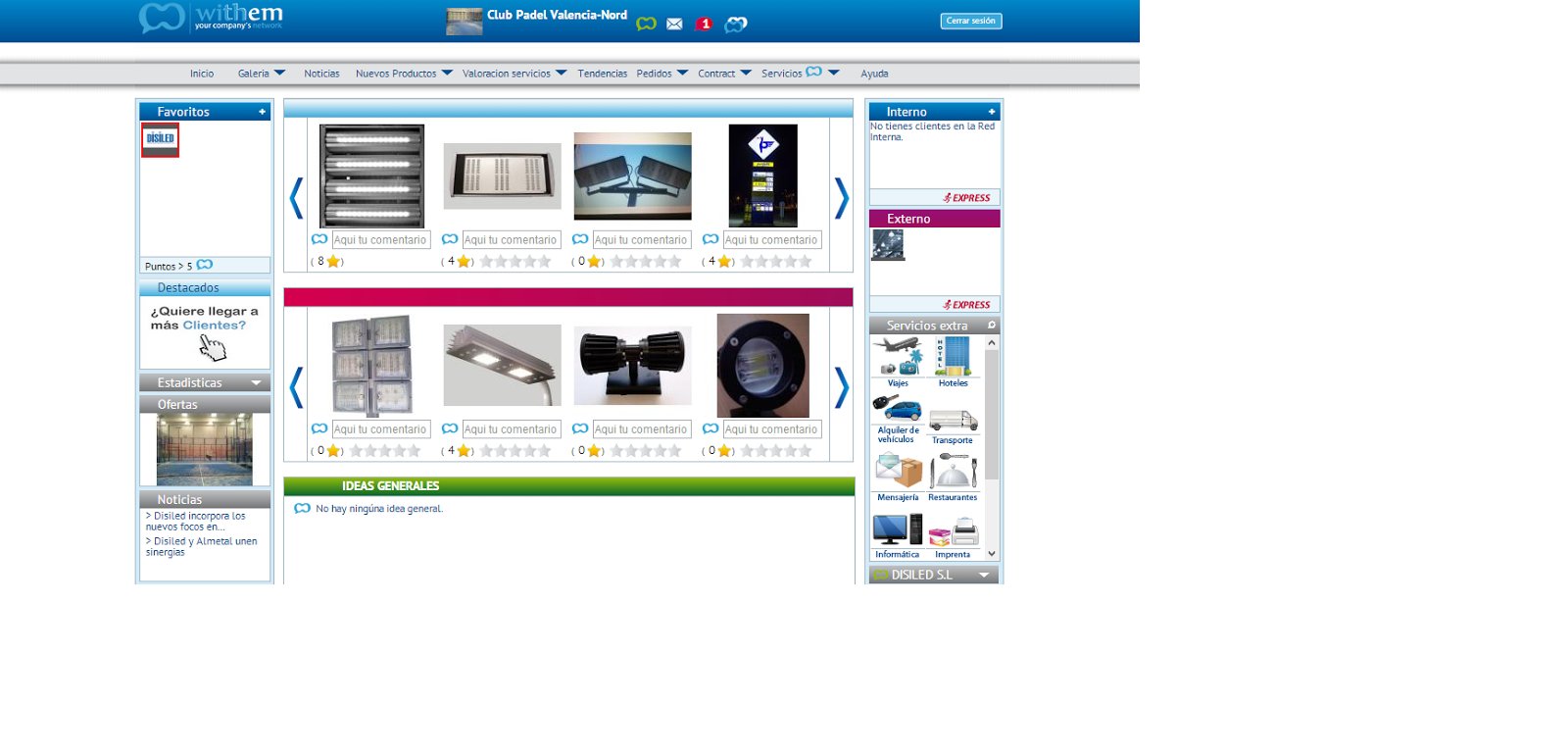

Presentación Intranet:

Pantalla de Entrada

  Noticias


 Inicio-Ofertas/Promociones

  Pedidos

  Tendencias del sector

disiLED,s.l, email: disiled@disiled.es, tel. 677388877

www.disiled.es

Los puntos cuánticos podrían revolucionar la tecnología LED

Se trata de materiales semiconductores de algunos nanómetros de tamaño

Distintas investigaciones realizadas por ingenieros y científicos en centros especializados y desarrollos en empresas confirman la efectividad de los puntos cuánticos para optimizar la calidad de colores y la eficiencia energética de la tecnología LED. Uno de los trabajos ya está próximo a comercializarse, mientras que un segundo desarrollo aún se encuentra en una fase experimental, de acuerdo a lo que pudo extraerse del último cónclave de la Materials Research Society. Por Pablo Javier Piacente.

Puntos cuánticos, un nuevo avance en la tecnología LED. Imagen: QD Vision.

Los puntos cuánticos podrían ser los responsables de la próxima gran revolución de la iluminación LED. Diminutos cristales de semiconductores podrían producir mejores colores para la iluminación y lograr más eficiencia en los diodos emisores de luz (LED). Así lo establecieron recientemente ingenieros e investigadores de todo el mundo, en la última reunión de la Materials Research Society, realizada en Boston, Estados Unidos. Además, se conoció la experiencia de la firma QD Vision, que ya está desarrollando este tipo de iluminación a nivel comercial.

Los denominados puntos cuánticos son materiales semiconductores de algunos nanómetros de tamaño, como por ejemplo el seleniuro de cadmio. Los mismos se vuelven fluorescentes cuando están excitados por los fotones o electrones. Al elegir un material determinado y un cierto tamaño, los investigadores pueden sintonizar con precisión la longitud de onda de la luz emitida y, en consecuencia, el color de la misma.

De esta manera, un punto de 2 nanómetros de diámetro emitirá una luz azul, otro de 4 nanómetros emitirá luz verde, y uno de 6 nanómetros entregará luz roja. Según Seth Coe-Sullivan, director de tecnología de la firma QD Vision, que ha puesto en marcha distintos proyectos de investigación en puntos cuánticos para su uso en iluminación y en pantallas, la mayor ventaja de los puntos cuánticos reside en la capacidad para elegir un color que se desee sin perder eficiencia lumínica.

De acuerdo a los especialistas, los LED´s actuales producen algunos colores en base a agregados externos a la iluminación, una característica que termina restando calidad a las tonalidades. Es posible producir un color más cercano al de una luz incandescente, pero esto supondría un descenso del 30% en la eficiencia energética.

Puntos cuánticos en acción

Por el contrario, QD Vision ha producido una óptica recubierta con una fina capa de puntos cuánticos, pensada para ser utilizada en una lámpara de luz LED azul. Con la mencionada óptica, la lámpara produce una luz prácticamente idéntica a la de una bombilla incandescente. Este adelanto fue publicado en un artículo del medio especializado Spectrum, del IEEE.

La misma tiene un índice de rendimiento de color (que mide la proporción de colores "naturales" que aparecen) de 90, sobre los 95 que mide una lámpara incandescente y los menos de 75 que pueden hallarse en la mayoría de los LED´s blancos. También produce 65 lúmenes por vatio, una gran mejora sobre los 15 lúmenes por vatio de las bombillas incandescentes y el doble de la eficiencia que alcanzan las bombillas compactas fluorescentes.

El avance logrado por QD Vision ya se ha comenzado a comercializar, estando previsto que sobre enero próximo la nueva alternativa en iluminación LED a base de puntos cuánticos se encuentre disponible en las tiendas especializadas. “El principal beneficio de los puntos cuánticos es que es posible conseguir una bombilla realmente eficaz y con una alta calidad en colores", indicó Vladimir Bulovic, un profesor de ingeniería eléctrica del Organic and Nanostructured Electronics Laboratory, perteneciente al MIT (Massachusetts Institute of Technology).

Según Bulovic, el desarrollo de QD Vision es el primer dispositivo optoelectrónico basado en la tecnología de los puntos cuánticos que ha pasado a fase comercial. Bulovic y otros investigadores están trabajando en la creación de puntos cuánticos LED´s que se alimenten de fotones mediante bombeo eléctrico, eliminando así la necesidad del nitruro de galio como fuente de fotones.

Otra alternativa a seguir desarrollando

Sin embargo, los LED electroluminiscentes producidos hasta ahora en los laboratorios se encuentran aún en sus primeras etapas. Para hacer funcionar estos dispositivos, los investigadores requieren una fina película orgánica que actúa como una capa de transporte de electrones. Pero al emplearla se reduce la eficiencia de los puntos luminosos de más del 90 por ciento a un 15 por ciento.

De acuerdo a los expertos, el primer uso práctico de los puntos cuánticos en base a bombeo eléctrico para LED´s se concretará en las pantallas, como por ejemplo en los monitores de ordenador. En el caso de esta aplicación, brindarán mayor facilidad en la tecnología de fabricación y más flexibilidad.

En comparación al desarrollo de QD Vision, los puntos cuánticos eléctricamente bombeados llevarán más tiempo de desarrollo hasta ofrecer una alternativa interesante en iluminación LED, ya que es necesario concretar algunos avances para dotarlos de una mayor vida útil.

Bulovic cree que en un par de años será posible la producción de dispositivos LED´s a base de puntos cuánticos con gran estabilidad y colores naturales. En el caso de la variedad con bombeo eléctrico, sería posible incrementar su vida útil sustituyendo algunos de los materiales orgánicos en los LED´s con óxidos metálicos o calcogenuros, que no se degradan con la exposición al aire y la humedad.

Disiled@disiled.es, tel.+34 677.388.877

www.disiled.es



Nuevo Diptico Disiled

Queremos explicar de forma breve nuestro catalogo y las áreas de actuación de nuestros productos y proyectos.

Disiled,s.l, email: disiled@disiled.es com, tel.+34677388877
